Đầu Cos: Cấu Tạo, Tiêu Chuẩn Kỹ Thuật, Cách Chọn & Ứng Dụng Thực Tế

Trong bất kỳ hệ thống điện nào – từ dân dụng đến công nghiệp tải lớn – điểm đấu nối luôn là vị trí nhạy cảm nhất. Phần lớn sự cố phát nhiệt, sụt áp hoặc cháy tủ điện đều bắt nguồn từ mối nối không đảm bảo kỹ thuật.

Thực tế thi công cho thấy, 80% điểm phát nhiệt xảy ra tại vị trí đấu nối.

Các sự cố thường gặp:

• Cos ép xong vẫn lỏng
• Sau 3–6 tháng phải siết lại bulong
• MCCB nóng bất thường
• Có mùi khét trong tủ điện

Nguyên nhân chính:
❌ Cos mỏng
❌ Không đủ tiết diện
❌ Vật liệu pha tạp
❌ Ép không đúng chuẩn

Một chi tiết nhỏ – nhưng hậu quả có thể là cả công trình.

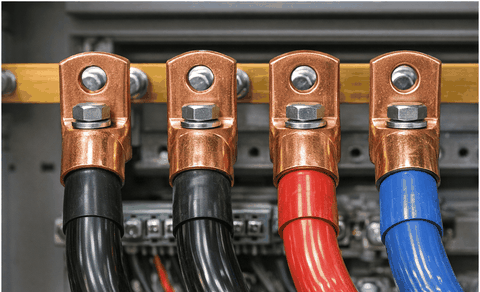

Đầu cos đồng dày ép cáp lực trong tủ điện công nghiệp hệ thống 3 pha

Bài viết này sẽ giúp bạn hiểu rõ:

• Đầu cos là gì và vai trò thực sự trong hệ thống điện
• Cấu tạo và nguyên lý tiếp xúc điện
• Các tiêu chuẩn kỹ thuật quan trọng
• Cách chọn đầu cos đúng quy cách
• Sai lầm phổ biến khiến hệ thống phát nhiệt
• Ứng dụng thực tế trong công nghiệp & dân dụng

ĐẦU COS ĐIỆN: CẤU TẠO, TIÊU CHUẨN KỸ THUẬT

1. Đầu Cos Là Gì?

Đầu cos điện (cos bấm dây điện) là phụ kiện dùng để kết nối dây dẫn điện với:

• Aptomat (MCB, MCCB)
• Contactor
• Thanh cái đồng
• Máy biến áp
• Thiết bị điện công nghiệp
• Cọc đấu nối

Thay vì siết trực tiếp lõi dây trần vào bulong, đầu cos giúp:

• Tăng diện tích tiếp xúc
• Giảm điện trở tiếp xúc
• Phân bố dòng điện đồng đều
• Giữ cố định lõi dây, tránh tưa sợi

Đầu cos tuy nhỏ nhưng ảnh hưởng trực tiếp đến độ an toàn của toàn bộ hệ thống.

2. Cấu Tạo Của Đầu Cos

Một đầu cos tiêu chuẩn gồm hai phần chính:

2.1. Thân ống (Barrel)

• Là phần để luồn lõi dây vào
• Được ép chặt bằng kìm hoặc máy ép thủy lực
• Quyết định độ bền cơ học và điện trở tiếp xúc

2.2. Tai cos (Palm)

• Phần có lỗ bulong
• Dùng để bắt chặt vào thiết bị
• Yêu cầu bề mặt phẳng, tiếp xúc tốt

3. Nguyên Lý Giảm Phát Nhiệt Của Đầu Cos

Phát nhiệt tại mối nối thường xuất phát từ:

• Diện tích tiếp xúc nhỏ
• Điện trở tiếp xúc cao
• Lỏng bulong sau thời gian vận hành

Đầu cos giúp:

✔ Tăng diện tích tiếp xúc
✔ Phân bố lực siết đều
✔ Giảm điện trở tiếp xúc
✔ Hạn chế tia lửa điện vi mô

Theo nguyên lý Joule (P = I²R), chỉ cần điện trở tiếp xúc tăng nhẹ, nhiệt lượng sinh ra sẽ tăng theo bình phương dòng điện. Với hệ thống tải lớn, điều này đặc biệt nguy hiểm.

4. Phân Loại Đầu Cos Phổ Biến

Trên thị trường hiện nay có nhiều loại đầu cos khác nhau:

4.1. Đầu Cos Đồng (DT)

• Dùng cho dây đồng
• Dẫn điện tốt
• Phổ biến trong tủ điện công nghiệp

4.2. Đầu Cos Nhôm (DL)

• Dùng cho dây nhôm
• Nhẹ, giá thành thấp
• Thường dùng trong điện lực

4.3. Đầu Cos Bimetal (DTL)

• Kết nối dây nhôm với thiết bị đồng
• Chống ăn mòn điện hóa
• Ứng dụng trong trạm biến áp

4.4. Cos Kim – Cos Chữ Y – Cos Tròn RV

• Dây nhỏ 0.5mm² – 6mm²
• Hệ thống điều khiển
• Tủ điện dân dụng

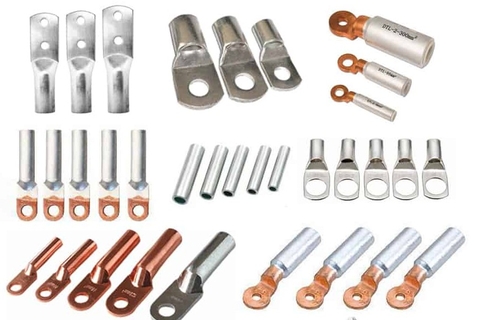

Các loại đầu cos điện gồm cos kim, cos tròn và cos chữ Y nhiều kích thước

ỨNG DỤNG THỰC TẾ CỦA ĐẦU COS

1. Ứng Dụng Thực Tế Của Đầu Cos Trong Công Nghiệp

1.1. Ứng Dụng Trong Tủ Điện Công Nghiệp

Trong các tủ điện điều khiển máy móc, đầu cos được sử dụng để:

• Đấu nối dây vào aptomat (MCCB, MCB)
• Kết nối contactor, relay
• Đấu dây biến tần, PLC
• Hệ thống điện 3 pha nhà xưởng

Thông thường sử dụng:

• Cos kim cho dây nhỏ
• Cos chữ Y cho điểm siết vít
• Đầu cos đồng cho dây tải trung bình

Việc sử dụng đầu cos công nghiệp giúp hệ thống:

✔ Ổn định dòng điện
✔ Dễ bảo trì
✔ Tránh cháy nổ do lỏng mối nối

1.2. Ứng Dụng Trong Hệ Thống Điện Mặt Trời

Trong hệ thống solar, đầu cos đóng vai trò quan trọng ở:

• Kết nối inverter với tủ điện AC
• Đấu nối cáp DC công suất lớn
• Kết nối combiner box

Vì môi trường ngoài trời dễ oxy hóa nên thường dùng:

• Đầu cos đồng mạ thiếc chống ăn mòn
• Đầu cos nhôm cho cáp nhôm tiết diện lớn

Nếu sử dụng sai loại đầu cos có thể gây:

• Nóng cục bộ
• Sụt áp
• Giảm hiệu suất hệ thống

1.3. Ứng Dụng Trong Trạm Biến Áp & Cáp Lực

Với cáp điện tiết diện lớn (95mm² – 500mm²), đầu cos gần như bắt buộc phải sử dụng.

Ứng dụng phổ biến:

• Đấu nối máy biến áp
• Kết nối thanh cái đồng
• Hệ thống tiếp địa

Trong trường hợp nối dây nhôm với thanh cái đồng, bắt buộc dùng đầu cos bimetal để tránh hiện tượng điện hóa gây ăn mòn.

Không chỉ dùng trong công nghiệp, đầu cos còn xuất hiện nhiều trong:

2. Tủ Điện Gia Đình

• Đấu CB tổng
• Máy lạnh, bình nóng lạnh
• Hệ thống điện 3 pha nhà ở

Sử dụng cos bấm dây điện giúp:

✔ Tránh lỏng vít sau thời gian dài
✔ Hạn chế phát sinh tia lửa điện
✔ Tăng độ an toàn PCCC

3. Ngành Ô Tô & Cơ Khí

Đầu cos được dùng để:

• Kết nối bình ắc quy
• Đấu dây mass
• Hệ thống điện động cơ

Yêu cầu cao về:

• Độ chắc chắn
• Chịu rung lắc
• Không oxy hóa

TIÊU CHUẨN KỸ THUẬT QUAN TRỌNG KHI CHỌN ĐẦU COS

Để đảm bảo an toàn điện, đầu cos cần đáp ứng các tiêu chí:

1. Đúng Tiết Diện Dây

Không sử dụng cos nhỏ hơn lõi dây.

Nếu ép sai kích thước:

• Không ép đủ chặt
• Lõi dây bị cắt gãy
• Tăng điện trở tiếp xúc

2. Độ Dày Thành Cos

Cos đạt chuẩn có:

• Thành dày đồng đều
• Không nứt khi ép
• Không biến dạng tai cos

Cos mỏng thường dễ móp méo và lỏng sau thời gian ngắn.

3. Vật Liệu Dây

• Dây đồng → đầu cos đồng
• Dây nhôm → đầu cos nhôm
• Đồng – nhôm → cos bimetal

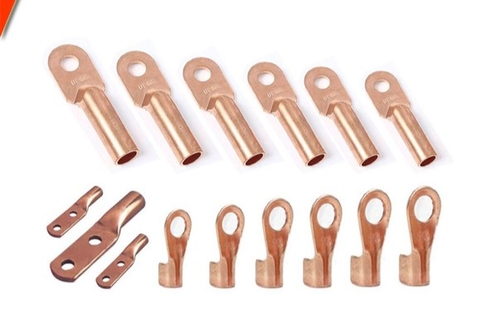

Đầu cos đồng trần nhiều kích cỡ dùng cho dây điện công nghiệp

4. Môi Trường Sử Dụng

• Ngoài trời → cos mạ thiếc
• Môi trường ẩm → ưu tiên chống oxy hóa

5. Phương Pháp Ép Cos

• Dây nhỏ → kìm bấm cos
• Dây lớn → máy ép thủy lực

6. Kích Thước Lỗ Bulong

Phải chọn đúng theo: M6, M8, M10, M12, M16…

Lỗ quá rộng sẽ gây lệch tâm siết, giảm diện tích tiếp xúc.

7. Vì Sao Không Nên Đấu Dây Trực Tiếp Không Dùng Đầu Cos?

Việc tuốt dây và siết trực tiếp có thể gây:

• Tưa lõi dây
• Tăng điện trở tiếp xúc
• Phát nhiệt
• Nguy cơ cháy nổ

Chi phí đầu cos rất thấp nhưng lại giúp tăng độ an toàn đáng kể cho hệ thống điện.

SAI LẦM PHỔ BIẾN KHI SỬ DỤNG ĐẦU COS

❌ Siết trực tiếp dây trần

Hậu quả:

• Lõi tưa
• Giảm tiết diện thực tế
• Nóng cục bộ

❌ Dùng cos không đúng size

Ép không đủ lực → mối nối lỏng

Ép quá chặt → gãy lõi dây

❌ Ép sai dụng cụ

• Dùng kìm thường thay vì kìm bấm chuyên dụng
• Không ép đủ số điểm ép
• Không kiểm tra độ chặt sau khi ép

❌ Không kiểm tra lực siết bulong

Siết quá nhẹ → lỏng

Siết quá mạnh → biến dạng tai cos

7. QUY TRÌNH BẤM ĐẦU COS CHUẨN KỸ THUẬT

Bước 1: Tuốt dây đúng chiều dài
Bước 2: Làm sạch lõi dây
Bước 3: Luồn dây vào hết thân cos
Bước 4: Ép bằng kìm/máy ép phù hợp
Bước 5: Kiểm tra bằng cách kéo thử

Nếu dây không tuột và không biến dạng, mối ép đạt yêu cầu.

Dấu Hiệu Nhận Biết Mối Nối Kém An Toàn

• Có mùi khét trong tủ điện
• Vỏ cách điện đổi màu
• Bulong nóng bất thường
• Cos bị oxy hóa nhanh

Khi phát hiện các dấu hiệu này, cần kiểm tra ngay để tránh sự cố nghiêm trọng.

MUA ĐẦU COS Ở ĐÂU UY TÍN?

Khi chọn nhà cung cấp, nên ưu tiên đơn vị:

• Có đủ size cho nhiều tiết diện
• Tư vấn kỹ thuật đúng
• Hàng đồng đều, không pha tạp
• Cung cấp số lượng lớn cho công trình

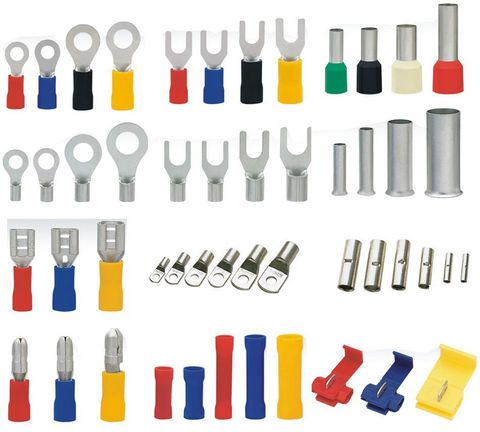

Cos điện gồm cos tròn, cos chữ Y, cos kim và ống nối dây

CÂU HỎI THƯỜNG GẶP (FAQ)

1.     Đầu cos có bắt buộc không?

            Trong hệ thống điện tải lớn, gần như bắt buộc để đảm bảo an toàn.

2.     Có thể tái sử dụng đầu cos không?

            Không nên. Sau khi ép, cấu trúc kim loại đã biến dạng.

3.     Dùng cos nhỏ hơn dây có được không?

            Không. Sẽ gây tăng điện trở tiếp xúc và phát nhiệt.

4.     Bao lâu nên kiểm tra mối nối?

            Đối với nhà máy: 6–12 tháng/lần.

Đầu cos không chỉ là một phụ kiện nhỏ — đó là “điểm an toàn” quyết định tuổi thọ của toàn bộ hệ thống điện.

Chọn đúng đầu cos, ép đúng kỹ thuật và đúng quy cách ngay từ đầu sẽ giúp bạn:

✔ Hạn chế phát nhiệt – ngăn ngừa cháy nổ

✔ Tránh sụt áp, lỏng mối nối

✔ Giảm chi phí sửa chữa về sau

✔ Bảo vệ thiết bị và uy tín công trình

Nếu bạn đang thi công tủ điện, hệ thống điện mặt trời, trạm biến áp hoặc nhà xưởng, đừng để một chi tiết nhỏ gây ra rủi ro lớn.
