Lò Xo Khuôn Dập Là Gì? Phân Loại, Cách Chọn Và Ứng Dụng Trong Sản Xuất Cơ Khí

Vì sao lò xo khuôn dập quan trọng với hệ thống khuôn mẫu

Trong ngành gia công khuôn mẫu và dập kim loại, lò xo khuôn dập (die spring) là chi tiết nhỏ nhưng giữ vai trò then chốt: tạo lực đàn hồi, đẩy tấm gạt phôi, kiểm soát hành trình chày cối và duy trì độ ổn định cho từng chu kỳ dập. Một bộ khuôn vận hành hàng chục nghìn lần mỗi ngày, chỉ cần lò xo chọn sai tải trọng hoặc kém chất lượng, toàn bộ hệ thống có thể lệch hành trình, gây phế phẩm hoặc hỏng khuôn.

Bài viết này tổng hợp đầy đủ kiến thức về cấu tạo, phân loại theo màu sắc – tải trọng, các thương hiệu phổ biến và tiêu chí lựa chọn lò xo khuôn dập phù hợp cho từng loại máy móc.

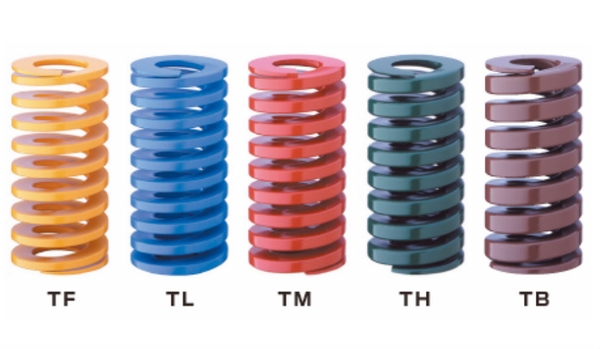

Lò xo khuôn dập thực tế với nhiều kích thước, dùng trong khuôn dập kim loại

1. Lò Xo Khuôn Dập Là Gì?

Lò xo khuôn dập là loại lò xo nén (compression spring) được thiết kế chuyên dụng để lắp trong khuôn dập kim loại, khuôn ép nhựa, máy dập cơ khí và máy ép thủy lực. Khác với lò xo công nghiệp thông thường, lò xo khuôn dập được chế tạo từ thép hợp kim đặc biệt (như SWOSC-V, 50CrV4, Cr-Si) và trải qua xử lý nhiệt, phun bi bề mặt để đạt độ bền mỏi cao, chịu được hàng triệu chu kỳ nén – giãn liên tục mà không gãy hoặc chùng lực.

1.1. Cấu tạo cơ bản

Một lò xo khuôn dập tiêu chuẩn gồm các thông số kỹ thuật chính:

• Đường kính ngoài (OD) – quyết định vị trí lắp trong hốc khuôn
• Đường kính trong (ID) – để luồn ty dẫn hướng
• Chiều dài tự do (Free Length) – chiều dài khi chưa chịu lực
• Bước cuộn dây (Pitch) – ảnh hưởng đến độ cứng lò xo
• Hành trình nén tối đa (Max Deflection) – thường 25–50% chiều dài tự do tùy loại

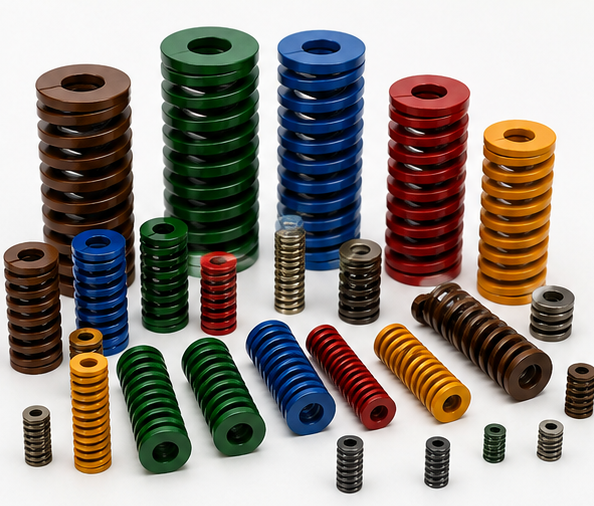

Các loại lò xo khuôn dập phân loại theo màu sắc – tải trọng theo tiêu chuẩn ISO 10243

1.2. Nguyên lý hoạt động

Khi khuôn đóng, chày ép xuống làm lò xo bị nén lại, tích trữ năng lượng đàn hồi. Khi khuôn mở, lò xo giãn ra, đẩy tấm gạt hoặc phôi trở về vị trí ban đầu, đảm bảo chu kỳ dập tiếp theo diễn ra chính xác.

2. Phân Loại Lò Xo Khuôn Dập Theo Tiêu Chuẩn Màu Sắc – Tải Trọng

Đây là cách phân loại phổ biến nhất theo tiêu chuẩn quốc tế (ISO 10243), giúp kỹ thuật viên nhận diện nhanh mức tải chỉ bằng màu sắc lò xo.

Mẹo chọn nhanh: nếu chưa rõ tải trọng cần thiết, nên bắt đầu từ lò xo xanh dương (tải trung bình) — đây là mức phù hợp với phần lớn khuôn dập kim loại tấm hiện nay, sau đó điều chỉnh tăng/giảm dựa trên thử nghiệm thực tế.

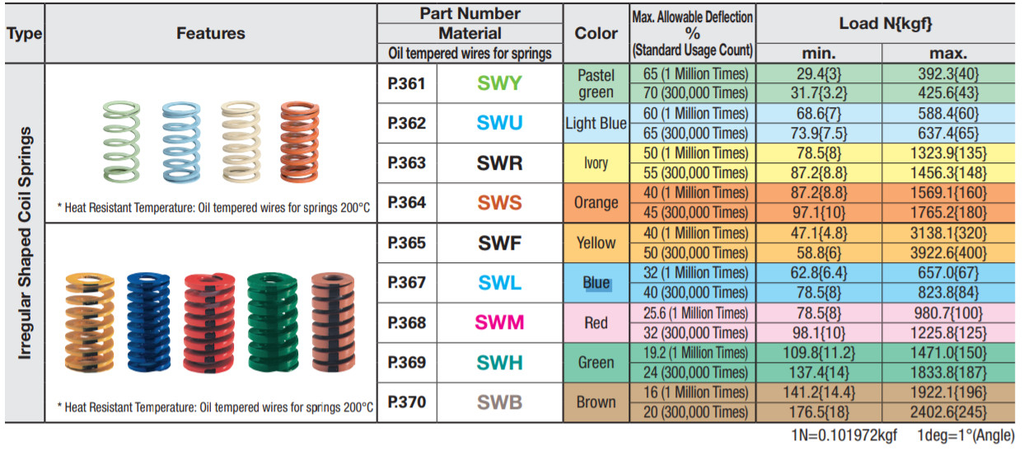

Bảng thông số kỹ thuật lò xo khuôn dập (OD, ID, chiều dài, tải trọng) theo tiêu chuẩn ISO 10243

3. Các Dòng Lò Xo Khuôn Dập Thông Dụng Trên Thị Trường

3.1. Theo tiêu chuẩn ISO 10243

Đây là tiêu chuẩn quốc tế được áp dụng rộng rãi nhất cho lò xo khuôn, quy định thống nhất về kích thước, màu sắc và mức tải. Ưu điểm là khả năng thay thế lẫn nhau giữa các nhà sản xuất tuân thủ cùng tiêu chuẩn.

3.2. Theo thương hiệu sản xuất

• MISUMI (Nhật Bản): thép chất lượng cao, sai số kích thước thấp, thường dùng trong khuôn đòi hỏi độ chính xác như ô tô, điện tử.
• Kato – Raymond: chịu tải cực cao, bề mặt chống oxy hóa, phù hợp máy dập vận hành liên tục nhiều giờ.
• HASCO (Đức): độ cứng đồng đều, vật liệu hợp kim cao cấp.
• DANLY: thiết kế rãnh tản nhiệt tốt, dùng trong sản xuất công nghiệp nặng.

3.3. Theo hình dạng tiết diện

• Lò xo khuôn dạng tròn (Round Die Spring): phổ biến nhất, giá thành hợp lý, giảm ma sát nhờ thiết kế rãnh.
• Lò xo khuôn dạng vuông (Square Die Spring): tải trọng cao hơn dạng tròn, độ bền mỏi tốt, phù hợp khuôn tốc độ cao.

3.4. Theo vật liệu chế tạo

Lò xo thép hợp kim SWOSC-V chịu nhiệt trên 250°C, độ đàn hồi cao, thường dùng trong khuôn ép nhựa và dây chuyền tự động hóa — nơi nhiệt độ vận hành cao hơn khuôn dập kim loại thông thường.

4. Tiêu Chí Chọn Lò Xo Khuôn Dập Phù Hợp

Chọn đúng lò xo không chỉ dựa vào tải trọng mà cần xét tổng thể các yếu tố sau:

1. Tải trọng cần thiết – xác định lực ép yêu cầu của khuôn, đối chiếu bảng màu ISO 10243.
2. Chiều dài làm việc – lò xo ngắn cho lực lớn trong không gian hẹp; lò xo dài phù hợp hành trình dài.
3. Đường kính lắp đặt – đo chính xác hốc khuôn để chọn OD/ID tương thích.
4. Tần suất vận hành – máy chạy liên tục nên ưu tiên lò xo tải nặng, độ bền mỏi cao để tránh gãy giữa ca sản xuất.
5. Môi trường làm việc – nhiệt độ cao cần vật liệu chịu nhiệt như SWOSC-V; môi trường ẩm nên chọn lò xo có lớp mạ chống gỉ.
6. Thương hiệu và xuất xứ – ưu tiên các thương hiệu có chứng từ CO – CQ rõ ràng để đảm bảo đúng thông số công bố.

5. Dấu Hiệu Cần Thay Thế Lò Xo Khuôn Dập

Trong quá trình bảo trì, nên kiểm tra và thay lò xo khi xuất hiện các dấu hiệu:

• Lò xo bị chùng, giảm chiều dài tự do so với ban đầu
• Xuất hiện vết nứt, gỉ sét trên bề mặt cuộn dây
• Khuôn dập ra sản phẩm sai lệch kích thước dù đã hiệu chỉnh
• Có tiếng kêu bất thường khi khuôn đóng – mở

Thay lò xo định kỳ theo khuyến nghị của nhà sản xuất giúp tránh hỏng khuôn đột ngột, vốn tốn kém hơn nhiều so với chi phí thay lò xo.

6. Câu Hỏi Thường Gặp Về Lò Xo Khuôn Dập

Lò xo khuôn dập khác gì lò xo công nghiệp thông thường? Lò xo khuôn dập được chế tạo từ thép hợp kim chuyên dụng, chịu mỏi cao và hoạt động ổn định qua hàng triệu chu kỳ nén nhanh, trong khi lò xo công nghiệp thông thường không được thiết kế cho tần suất và độ chính xác này.

Nên chọn lò xo tải trung bình hay tải nặng cho khuôn dập kim loại tấm? Với khuôn dập kim loại tấm phổ thông, lò xo tải trung bình (màu xanh dương) thường đáp ứng tốt. Chỉ nên chuyển sang tải nặng khi vật liệu dập dày hoặc tốc độ máy rất cao.

Tuổi thọ trung bình của lò xo khuôn dập là bao lâu? Tùy thương hiệu và điều kiện vận hành, lò xo khuôn dập chất lượng tốt có thể đạt từ 1–2 triệu chu kỳ nén trước khi cần thay thế.

Kết Luận

Lò xo khuôn dập tuy là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ chính xác, tuổi thọ khuôn và hiệu suất sản xuất. Việc nắm rõ cách phân loại theo màu – tải trọng, hiểu đặc điểm từng thương hiệu và áp dụng đúng tiêu chí lựa chọn sẽ giúp doanh nghiệp tối ưu chi phí bảo trì, hạn chế rủi ro dừng máy đột xuất và nâng cao năng suất dập.
