Mảnh Chip (Insert Tiện CNC) – Dụng Cụ Cắt Gọt Chính Xác Cho Gia Công Kim Loại

05/06/2026 user

Đăng bởi: Nhat Minh Vina

Nhật Minh Vina cung cấp đa dạng mảnh chip (hay còn gọi là insert tiện, mảnh insert CNC) thuộc nhóm dụng cụ cắt gọt công nghiệp chất lượng cao. Với hơn 40 mã sản phẩm từ chip tiện, chip phay đến chip tiện ren trong/ngoài, chúng tôi đáp ứng nhu cầu gia công của các xưởng cơ khí, nhà máy CNC và cơ sở sản xuất trên toàn quốc.

Mảnh Chip Là Gì?

Mảnh chip (tiếng Anh: cutting insert hoặc indexable insert) là bộ phận lưỡi cắt rời được lắp lên cán dao tiện, dao phay hoặc dao doa trong quá trình gia công cắt gọt kim loại. Đây là thành phần trực tiếp tiếp xúc với phôi và thực hiện nhiệm vụ bóc tách vật liệu.

Khác với dao liền khối truyền thống, mảnh chip được thiết kế dạng thay thế nhanh (indexable) — khi một cạnh cắt mòn, người vận hành chỉ cần xoay hoặc thay mảnh mới mà không cần mài lại hoặc thay toàn bộ cán dao. Điều này giúp giảm đáng kể thời gian dừng máy và chi phí vận hành.

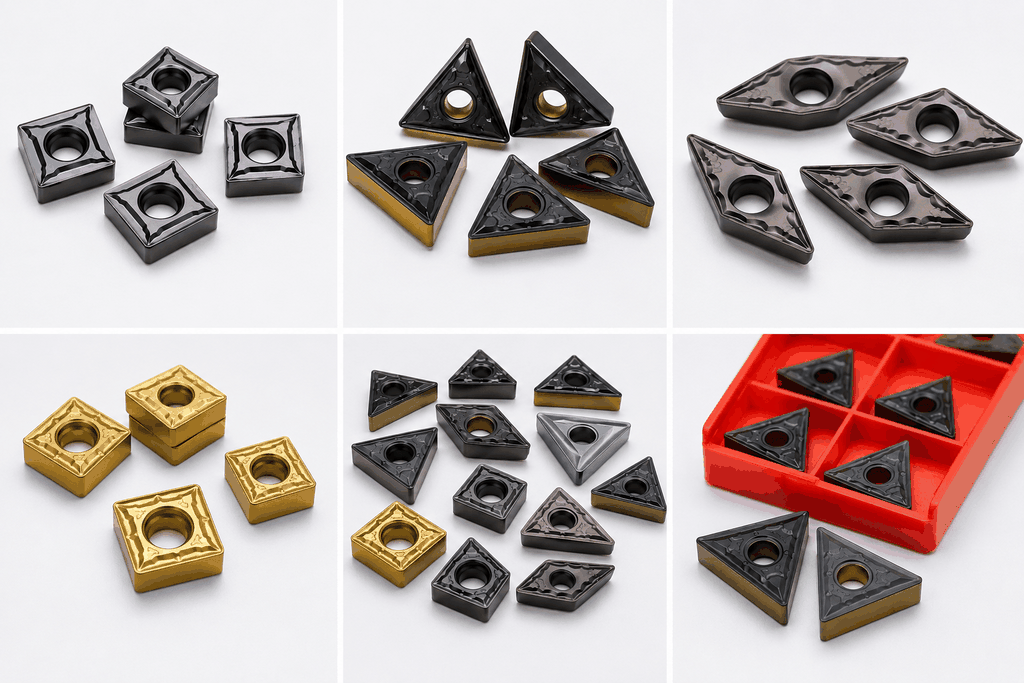

Mảnh chip tiện CNC là dụng cụ cắt gọt quan trọng giúp nâng cao độ chính xác, chất lượng bề mặt và hiệu quả gia công trong ngành cơ khí chế tạo.

Cấu Tạo Và Ký Hiệu Mảnh Chip

Mỗi mảnh chip được mã hóa theo tiêu chuẩn ISO với chuỗi ký tự thể hiện đầy đủ thông số kỹ thuật:

Ví dụ: WNMG 080408

Vị trí	Ý nghĩa	Ví dụ
Chữ 1	Hình dạng mảnh	W = Tam giác 80°, C = Thoi 80°, T = Tam giác đều
Chữ 2	Góc sau (clearance angle)	N = 0°, P = 11°
Chữ 3	Dung sai kích thước	M = trung bình, G = chính xác cao
Chữ 4	Kiểu rãnh thoát chip & lỗ	G = lỗ trụ, có rãnh 2 mặt
Số 1-2	Chiều dài cạnh cắt (mm)	08 = 8mm
Số 3-4	Chiều dày mảnh (mm×10)	04 = 4.76mm
Số 5-6	Bán kính mũi dao (mm×10)	08 = 0.8mm

Hiểu đúng ký hiệu giúp kỹ thuật viên chọn đúng mảnh chip phù hợp với cán dao và điều kiện gia công.

Phân Loại Mảnh Chip Tại Nhật Minh Vina

1. Chip Tiện (Turning Insert)

Dùng cho máy tiện CNC và tiện thường. Phổ biến nhất trong gia công trục, bạc, chi tiết tròn xoay.

Các mã phổ biến đang có hàng:

WNMG 080404 / WNMG 080408 — tiện ngoài vật liệu thép, gang
CNMG 120412 — tiện thô vật liệu cứng
VCGT 110308 — tiện tinh nhôm, đồng, vật liệu màu
CCGT 09T302 — tiện tinh vật liệu mềm, độ bóng cao
DCGT 070202 — tiện lỗ nhỏ, tiện trong
SCGT 09T308 — tiện tinh bề mặt cầu
WCKT 06T308, WCKT 050208 — tiện trong đường kính nhỏ
MGMN 300-M / MGMN 300-G / MGMN 300-R / MGMN 500-M — tiện rãnh, cắt đứt

2. Chip Tiện Ren (Threading Insert)

Chuyên dụng cho tiện ren trong và ngoài trên máy CNC.

Các mã phổ biến:

16ER AG55 LDA — ren ngoài chuẩn 55° (ren Whitworth, BSP)
16ER AG60 LDA — ren ngoài chuẩn 60° (ren hệ Mét)
16IR ISO 1.0 — ren trong bước 1.0mm
16IR 14W — ren trong chuẩn Whitworth 14 TPI
16IR AG60 — ren trong chuẩn 60°

3. Chip Phay (Milling Insert)

Dùng cho dao phay mặt đầu, dao phay vai, dao phay CNC.

Các mã phổ biến:

APKT 1604 PDFR — phay mặt đầu vật liệu thép và gang
APKT 1135 AK-H01 — phay nhôm và hợp kim nhôm tốc độ cao

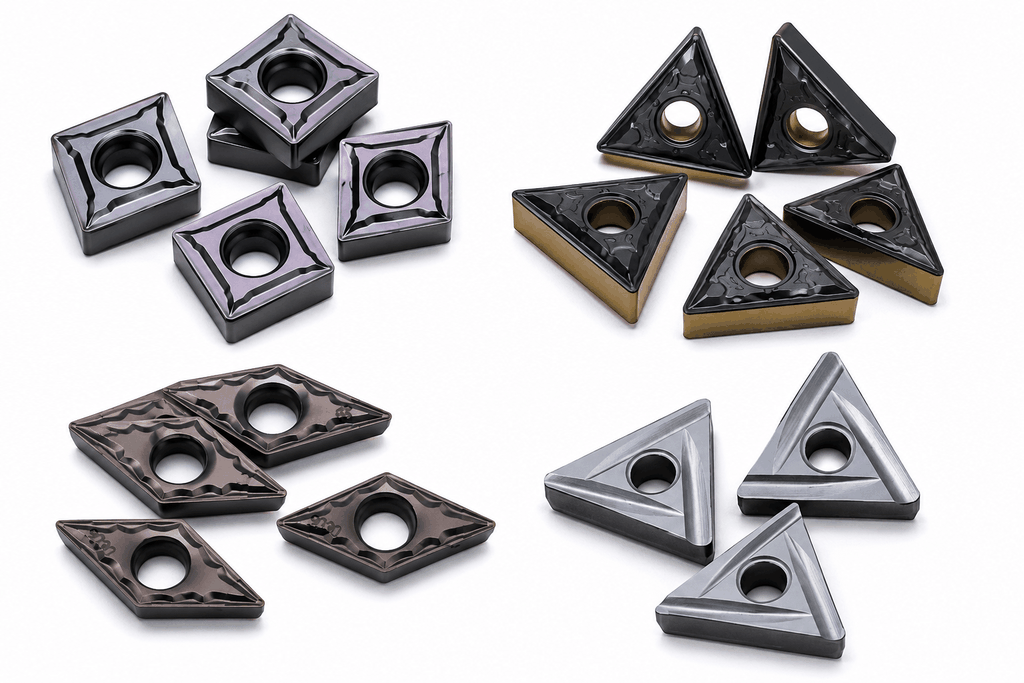

Mảnh chip tiện CNC với nhiều hình dạng và kích thước khác nhau, phù hợp cho các ứng dụng tiện thép, inox, gang và kim loại màu trong gia công cơ khí chính xác.

Vật Liệu Chế Tạo Mảnh Chip

Lựa chọn vật liệu mảnh chip phù hợp với phôi gia công là yếu tố quyết định tuổi thọ dao và chất lượng bề mặt:

Vật liệu mảnh chip	Ứng dụng phù hợp	Đặc điểm
Carbide phủ (Coated Carbide)	Thép, gang, thép không gỉ	Phổ biến nhất, bền, chịu nhiệt tốt
Carbide không phủ	Nhôm, đồng, vật liệu màu	Độ sắc bén cao, ít dính vật liệu
Cermet	Tiện tinh thép carbon	Bề mặt gia công rất nhẵn
CBN (Cubic Boron Nitride)	Thép cứng đã tôi, gang trắng	Cứng gần như kim cương, tuổi thọ cao
PCD (Polycrystalline Diamond)	Nhôm silicon, vật liệu composite	Tuổi thọ rất cao, độ bóng tối ưu

Cách Chọn Mảnh Chip Đúng

Để chọn đúng mảnh chip, kỹ thuật viên cần xác định 5 yếu tố:

1. Vật liệu gia công (ISO P/M/K/N/S/H)

P (xanh lam): Thép carbon, thép hợp kim
M (vàng): Thép không gỉ, vật liệu khó gia công
K (đỏ): Gang xám, gang cầu
N (xanh lá): Nhôm, đồng, vật liệu màu
S (nâu): Hợp kim chịu nhiệt, titan
H (xám): Thép cứng đã tôi

2. Điều kiện gia công: Thô (roughing) → bán tinh (semi-finishing) → tinh (finishing)

3. Hình dạng chi tiết: Tiện ngoài, tiện trong, tiện rãnh, tiện ren, tiện mặt đầu

4. Thông số máy: Công suất, độ cứng vững của hệ thống máy-dao-phôi

5. Tốc độ và lượng chạy dao: Ảnh hưởng trực tiếp đến lựa chọn grade carbide và lớp phủ

Tại Sao Nên Mua Mảnh Chip Tại Nhật Minh Vina?

Hàng chính hãng, có nguồn gốc rõ ràng — cam kết không hàng nhái, hàng kém chất lượng
Đa dạng chủng loại — hơn 40 mã sản phẩm chip tiện, chip phay, chip tiện ren
Giá cạnh tranh — phân phối sỉ lẻ, giá tốt cho cả xưởng nhỏ và nhà máy lớn
Tư vấn kỹ thuật miễn phí — đội ngũ am hiểu cơ khí, hỗ trợ chọn đúng mảnh chip theo yêu cầu
Giao hàng nhanh — có sẵn hàng, đáp ứng đơn hàng khẩn cấp

Hướng Dẫn Lắp Đặt Và Bảo Quản Mảnh Chip

Lắp đặt đúng cách:

Làm sạch bề mặt tiếp xúc trên cán dao trước khi lắp
Dùng cờ lê lực (torque wrench) siết đúng mô-men theo khuyến nghị của nhà sản xuất (thường 2–4 Nm)
Kiểm tra mảnh chip ngồi khít, không rung lắc trước khi gia công

Nhận biết mảnh chip cần thay:

Bề mặt gia công trở nên thô, xước nhiều hơn bình thường
Xuất hiện tiếng rung, rít trong quá trình cắt
Quan sát thấy vết mòn rõ ràng ở lưỡi cắt (flank wear > 0.3mm)
Phoi có màu xanh hoặc đen — dấu hiệu nhiệt cắt quá cao

Bảo quản:

Giữ trong hộp nhựa gốc, tránh để lẫn với các vật kim loại khác
Bảo quản nơi khô ráo, tránh ẩm mốc và hóa chất ăn mòn

Các Sản Phẩm Liên Quan

Bên cạnh mảnh chip, Nhật Minh Vina còn cung cấp đầy đủ hệ thống dụng cụ cắt gọt đồng bộ:

Cán Dao — cán dao tiện ngoài, tiện trong, tiện rãnh
Dao Phay — dao phay ngón, dao phay mặt đầu
Mũi Khoan — mũi khoan trụ, khoan tâm
Dao Tiện — dao tiện liền khối
Phụ Kiện Máy CNC — collet, bầu kẹp, phụ kiện đầu dao

Câu Hỏi Thường Gặp (FAQ)

Mảnh chip và dao tiện liền khối khác nhau như thế nào? Mảnh chip là lưỡi cắt rời, có thể thay thế nhanh khi mòn mà không cần thay cán dao. Dao tiện liền khối (solid carbide) có độ cứng vững cao hơn nhưng khi mòn phải mài lại hoặc thay toàn bộ.

Một mảnh chip dùng được bao nhiêu cạnh cắt? Tùy hình dạng: mảnh hình thoi (CNMG, WNMG) có 4 cạnh, mảnh tam giác (TNMG) có 6 cạnh, mảnh tròn (RCMT) dùng được nhiều cạnh hơn. Khi một cạnh mòn, xoay sang cạnh tiếp theo tiếp tục sử dụng.

Có thể dùng mảnh chip cho nhiều loại vật liệu không? Không khuyến khích. Mỗi grade carbide và lớp phủ được tối ưu cho nhóm vật liệu nhất định. Dùng sai grade sẽ làm giảm tuổi thọ và chất lượng gia công.

Làm sao biết mảnh chip đã hết tuổi thọ? Quan sát chất lượng bề mặt gia công, lắng nghe tiếng cắt bất thường và kiểm tra trực quan lưỡi cắt dưới kính lúp. Không nên chờ đến khi dao vỡ mới thay.

Liên Hệ Đặt Hàng

Để được tư vấn miễn phí về lựa chọn mảnh chip phù hợp hoặc đặt hàng số lượng lớn, vui lòng liên hệ Nhật Minh Vina qua:

🌐 Website: nhatminhvina.vn
📦 Xem toàn bộ sản phẩm mảnh chip tại: nhatminhvina.vn/ma-nh-chip

Chúng tôi cam kết cung cấp mảnh chip chính hãng, giá tốt nhất thị trường và hỗ trợ kỹ thuật tận tâm cho từng đơn hàng.
